GDI Geo Examiner 3D

Yer Radarı – 3D Görüntüleme – Metal Dedektörü – Manyetometre

Geo Examiner 3D, dünyanın ilk tamamen tablet PC üzerinden kontrol edilen yeraltı görüntüleme sistemidir. Bu cihaz, üç farklı definecilik ve jeolojik tarama teknolojisini tek bir platformda birleştirir:

• Jeofiziksel Direnç Ölçüm Sistemi (Rezistivite)
• Manyetometre (Gradyometre)
• Metal Dedektörü

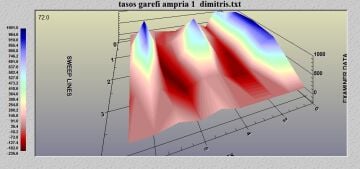

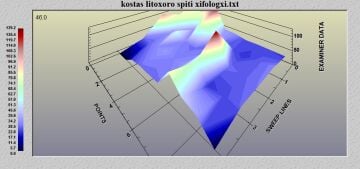

Sistemler entegre çalışır ve sahada gerçek zamanlı 2D ve 3D yeraltı görselleri sunar. Ek yazılım ya da bilgisayara aktarım gerekmeden analiz yapılabilir.

Temel Özellikler

• 3 entegre sistem: rezistans, manyetometre, metal dedektör
• Gerçek zamanlı 2D / 3D görüntüleme
• Otomatik veya manuel tarama modu
• 8 farklı tarama yönü
• Sesli ve görsel yönlendirme
• Replay (yeniden oynatma) ile geçmiş taramaları izleme

Tarama Sistemleri

1. Jeofiziksel Sistem (Rezistans)

• Elektriksel sinyal zemine gönderilir, zemin direnci ölçülür
• Düşük OHM = değerli metaller, Yüksek OHM = boşluk
• 4 prob standart, 22 prob opsiyonel
• Derinlik: 1 – 30 m
• Frekans: 137 Hz

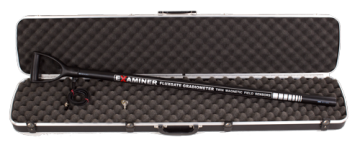

2. Manyetometre (Gradyometre)

• Toprakta manyetik bozulmaları tespit eder
• 80 cm’lik çift sensörlü gradyometre
• Derinlik: 6 m

3. Metal Dedektörü

• Değerli metaller (kırmızı), önemsiz hedefler (mavi) renk ayrımı
• RESET, DISCRIMINATION, SENSITIVITY kontrolleri
• Derinlik: 2 m
• Frekans: 25 KHz

Görüntüleme ve Yazılım

• 10.1” LED dokunmatik ekran
• Intel Atom işlemci, 2 GB RAM, 64 GB depolama
• Windows 10 işletim sistemi
• Gerçek zamanlı grafik ve hedef modelleme
• Replay ile geçmiş taramaları yeniden analiz etme

Tarama Seçenekleri

• 8 yönlü tarama desteği
• Otomatik mod: belirli aralıklarla veri alımı
• Manuel mod: her adımda kullanıcı tarafından veri alma
• Tarama yoğunluğu: 5 cm – 10 m arası

Donanım ve Teknik Bilgiler

• Ekran: 10.1” LED, 1280x800
• Ağırlık: 1200 g
• Pil süresi: 9 saat (dahili), 15 saat (harici)
• Çalışma sıcaklığı: 20 – 55 °C
• Veri işleme: BMP, JPG, PNG, metafile, yazdırma destekli
• Güvenlik sertifikası: CE
