PQWT-KD150 Yer Altı Boşluk ve Mağara Tespit Cihazı – 150 Metre, 4 Kanallı

PQWT-KD150 Yer Altı Boşluk ve Mağara Tespit Cihazı – 150 Metre, 4 Kanallı, 7 İnç Dokunmatik Ekran, Otomatik Haritalama

PQWT-KD150 Yer Altı Boşluk Tespit Cihazı, yer altındaki farklı jeolojik yapıların elektriksel özelliklerini incelemek amacıyla geliştirilmiş, 150 metreye kadar nominal araştırma derinliğine, 4 kanallı ölçüm sistemine, 33 frekans seçeneğine ve otomatik jeolojik profil oluşturma teknolojisine sahip taşınabilir bir jeofizik araştırma cihazıdır. Mağara, tünel, yer altı galerisi, eski kazı alanı, gevşek zemin ve boşluk oluşturabilecek jeolojik yapıların araştırılmasında kullanılmak üzere tasarlanmıştır.

PQWT-KD150, Dünya'nın doğal elektromanyetik alanındaki elektriksel bileşenleri ölçerek yer altındaki farklı iletkenlik özelliklerine sahip bölgelerin değerlendirilmesini sağlar. Toplanan ölçüm verileri cihazın 7 inç yüksek çözünürlüklü dokunmatik ekranında işlenebilir ve otomatik grafikleme sistemiyle saha üzerinde analiz edilebilir. 16-bit analog-dijital dönüştürme sistemi, yaklaşık 4 W güç tüketimi, şarj edilebilir lityum batarya ve taşınabilir alüminyum taşıma çantası profesyonel arazi araştırmalarında kullanım kolaylığı sunar.

ÖNEMLİ MODEL VE ÜRÜN BİLGİSİ: Bu ürün PQWT-KD150 – 150 METRE ARAŞTIRMA DERİNLİĞİNE SAHİP, 4 KANALLI JEOFİZİK YER ALTI BOŞLUK TESPİT CİHAZIDIR. KD50, KD150 ve KD300 aynı ürün serisinin farklı araştırma kapasitelerine sahip modelleridir. Bu ilanda sunulan cihaz KD150 modelidir. PQWT-KD150 bir metal dedektörü, yer altı kamerası veya altın tanımlama cihazı değildir. Yer altındaki elektriksel özellik farklılıklarının araştırılması amacıyla ölçüm yapar. Boşluk tespiti ve yorumlama sonuçları arazinin jeolojik özelliklerine, ölçüm düzenine ve veri değerlendirme yöntemine bağlıdır.

Öne Çıkan Özellikler

• 150 Metre Nominal Araştırma Derinliği: Üretici tarafından 150 metreye kadar yer altı jeolojik araştırmaları için tanımlanan KD150 modeli.
• Jeofizik Boşluk Araştırma Sistemi: Yer altındaki iletkenlik farklılıklarından kaynaklanabilecek anomalileri incelemeye yönelik elektromanyetik ölçüm yöntemi.
• 4 Kanallı Ölçüm: KD150 modeline ait çok kanallı veri toplama yapısı.
• 33 Frekans Seçeneği: Tekli, üçlü ve çoklu frekans ölçüm seçenekleriyle farklı saha incelemeleri.
• Otomatik Haritalama: Ölçüm verilerinin cihaz üzerinden grafiksel sonuçlara dönüştürülmesini sağlayan sistem.
• 7 İnç Dokunmatik LCD Ekran: Ölçümlerin, grafiklerin ve cihaz fonksiyonlarının takip edilmesine yönelik endüstriyel ekran.
• 16-bit A/D Dönüştürücü: Elektriksel ölçüm sinyallerinin dijital verilere dönüştürülmesi.
• 1 MSPS Örnekleme Özelliği: Üreticinin belirttiği yüksek hızlı analog-dijital veri dönüşüm kapasitesi.
• 0–2000 mV Ölçüm Aralığı: Elektriksel sinyal seviyelerine göre otomatik aralık değiştirme.
• 0,001 mV Elektriksel Ölçüm Hassasiyeti: Üretici tarafından belirtilen sinyal ölçüm hassasiyeti değeri.
• Ön Araştırma ve Ayrıntılı Ölçüm: Geniş alanların değerlendirilmesi ve seçilen anomali bölgelerinde daha yoğun inceleme yapılabilmesi.
• Elektromanyetik Parazit Azaltma: Saha koşullarında istenmeyen girişim etkilerinin azaltılmasına yönelik ölçüm sistemi.
• Tek Kişilik Kullanım: Taşınabilir kontrol ünitesi ve saha tipi aksesuarlarla pratik ölçüm uygulamaları.
• Şarj Edilebilir Lityum Batarya: Harici şebeke bağlantısı olmadan arazi çalışmasına uygun güç kaynağı.
• Yaklaşık 4 W Güç Tüketimi: Üretici tarafından belirtilen düşük güç tüketimli elektronik sistem.
• Alüminyum Taşıma Çantası: Cihazın ve aksesuarların taşınmasına yönelik koruyucu muhafaza.
• 2 Yıl Üretici Garantisi: Üreticinin geçerli garanti koşulları kapsamında.

PQWT-KD150 Nasıl Çalışır?

Doğal Elektromanyetik Alan Ölçüm Teknolojisi: PQWT-KD150, Dünya'nın doğal elektromanyetik alanını ölçüm kaynağı olarak kullanan jeofizik bir araştırma sistemidir. Yer altında bulunan kayaçlar, toprak katmanları, çatlaklar ve farklı jeolojik oluşumlar elektriksel özellikler bakımından birbirinden farklılık gösterebilir. Cihaz, değişik frekanslarda ölçülen elektrik alan bileşenlerindeki farklılıkları analiz ederek yer altı yapısındaki değişimlerin araştırılmasını destekler. Sistem, doğrudan yer altının fotoğrafını çekmek yerine elektriksel ölçüm verilerini değerlendirir.

Yer Altı Boşluklarının Araştırılması: Doğal veya insan yapımı boşluklar, çevrelerindeki jeolojik malzemelerden farklı elektriksel özellikler gösterebilir. PQWT-KD150, ölçülen elektriksel anomalilerin analiz edilmesiyle mağara, tünel, galeri, eski kazı alanı veya gevşek zemin gibi oluşumların araştırılmasına yardımcı olur. Ancak benzer elektriksel tepkiler farklı jeolojik nedenlerle de oluşabilir. Bu nedenle bir ölçüm anomalisi tek başına kesin boşluk, mağara veya tünel bulunduğunu kanıtlamaz. Sonuçların arazi gözlemleri ve gerektiğinde diğer jeofizik yöntemlerle doğrulanması önerilir.

Otomatik Jeolojik Haritalama: PQWT-KD serisinin önemli özelliklerinden biri, sahada toplanan ölçüm verilerini otomatik olarak grafiksel sonuçlara dönüştürebilmesidir. Kullanıcı, ölçüm işlemlerinin ardından cihaz ekranından oluşturulan grafik ve jeolojik profil benzeri gösterimleri inceleyebilir. Bu özellik, ölçüm sonuçlarını değerlendirmek için her işlemde ayrı bir bilgisayar ortamında grafik çizme ihtiyacını azaltabilir. Üretilen grafikler, ölçüm noktalarındaki elektriksel sinyal farklılıklarının yorumlayıcı gösterimleridir; yer altındaki nesnelerin gerçek fotoğrafı veya kesin geometrik modeli değildir.

150 Metre Araştırma Kapasitesi: KD150 modeli, üretici tarafından 150 metre nominal ölçüm derinliğiyle tanımlanmıştır. Bu değer cihazın tasarlandığı azami araştırma kapasitesini belirtir. Gerçekte değerlendirilebilen derinlik; kayaçların elektriksel özellikleri, zemin nemi, hedeflenen yapının boyutları, ölçüm noktalarının yerleşimi, elektromanyetik gürültü ve jeolojik karmaşıklık gibi faktörlere bağlıdır. 150 metre ifadesi, her ölçümde bu derinliğe kadar kesin boşluk tespiti yapılacağı anlamına gelmez.

4 Kanal ve Çoklu Frekans Ölçümü: PQWT-KD150 modelinin üretici seri tablosunda 4 ölçüm kanalı ve tek frekans, üç frekans veya 33 frekans seçeneği belirtilmektedir. Çok kanallı veri toplama ve farklı frekanslardaki elektriksel sinyal değişimlerinin incelenmesi, yer altındaki elektriksel özellik farklılıklarını değerlendirmeye yardımcı olur. Kullanılan frekans seçenekleri, klasik bir metal dedektörünün hedef arama frekanslarıyla aynı şekilde yorumlanmamalıdır. Cihazın temel amacı jeofizik ölçüm ve anomali analizidir.

Ön Tarama ve Ayrıntılı Saha Ölçümü: PQWT-KD serisi, üreticinin açıklamalarına göre ilk değerlendirme ve daha ayrıntılı ölçüm uygulamalarını destekler. Araştırılacak sahada uygun ölçüm hatları oluşturularak elektriksel veriler toplanabilir. Ön incelemede belirlenen farklılıklar, daha yoğun ölçüm noktaları kullanılarak yeniden değerlendirilebilir. Bu yaklaşım, geniş arazilerde çalışma planının düzenlenmesine yardımcı olur. Ölçüm hatlarının yönü, nokta aralıkları ve uygulama yöntemi üretici eğitimine ve saha koşullarına uygun seçilmelidir.

Elektriksel Ölçüm Hassasiyeti ve Sinyal İşleme: PQWT-KD150, 16-bit analog-dijital dönüştürme sistemi ve 1 MSPS örnekleme kapasitesiyle elektriksel ölçüm sinyallerini dijital verilere dönüştürür. Üretici tarafından belirtilen 0,001 mV hassasiyet, ölçülen elektriksel sinyal seviyesine ilişkin teknik bir değerdir. Bu değer, yer altındaki bir boşluğun konumunun 0,001 mV karşılığı bir geometrik hassasiyetle belirlenebileceği veya derinliğin kesin ölçüleceği anlamına gelmez. Ölçüm sonuçlarının bilimsel ve teknik yorumlanmasında jeolojik koşullar dikkate alınmalıdır.

Taşınabilir Tasarım ve Dokunmatik Kullanıcı Arayüzü: Endüstriyel sınıf 7 inç dokunmatik ekran, ölçüm işlemlerinin cihaz üzerinden kontrol edilmesine ve oluşturulan sonuçların sahada incelenmesine yardımcı olur. Şarj edilebilir batarya yapısı, taşınabilir kontrol ünitesi ve koruyucu taşıma çantası, cihazın farklı arazilere götürülmesini kolaylaştırır. Üretici, sistemin tek kullanıcı tarafından çalıştırılabilecek şekilde tasarlandığını belirtmektedir. Bununla birlikte güvenilir saha verisi elde etmek için uygun ölçüm düzeni, doğru elektrot bağlantıları ve kullanıcı eğitimi önemlidir.

Kullanım Alanları ve Uygulamalar

Mağara ve Yer Altı Boşluğu Araştırmaları: Yer altında boşluk bulunabileceği düşünülen bölgelerdeki elektriksel anomali ve jeolojik değişimlerin incelenmesinde kullanılabilir. Doğal mağara sistemleri, yer altı galerileri ve benzeri yapılar araştırma kapsamına girebilir.

Tünel ve Eski Kazı Alanlarının İncelenmesi: Yer altında tünel, galeri, eski kazı boşluğu veya dolgu alanı bulunma ihtimalinin değerlendirilmesi amacıyla elektriksel veriler toplanabilir. Ölçüm sonuçları, kazı veya yapısal müdahale kararı verilmeden önce gerektiğinde ek jeofizik incelemelerle doğrulanmalıdır.

Gevşek Zemin ve Jeolojik Farklılıklar: Farklı sıkılık, nem veya malzeme özelliklerine sahip jeolojik katmanlar elektriksel tepki açısından değişiklik gösterebilir. KD150, bu değişimlerin ön değerlendirilmesinde yardımcı bir araştırma ekipmanı olarak kullanılabilir. Tek başına mühendislik amaçlı taşıma gücü veya zemin güvenliği raporu yerine geçmez.

Mühendislik Jeolojisi ve Arazi Ön İncelemesi: İnşaat, altyapı ve arazi incelemelerinde yer altı yapısındaki belirli farklılıkların araştırılması amacıyla kullanılabilir. Yapısal güvenlik ve zemin uygunluğu değerlendirmeleri için ilgili mühendislik standartları ve uzman incelemeleri ayrıca gereklidir.

Arkeolojik ve Bilimsel Araştırmalar: Gerekli yasal izinler ve uzman gözetimi altında, yer altında bulunan olası yapı farklılıklarının zarar vermeden ön değerlendirilmesine katkı sağlayabilir. Cihaz doğrudan tarihî eser, mezar veya değerli metal kimliği belirlemez. Arkeolojik araştırmalarda kullanılan sonuçlar ilgili uzmanlar tarafından değerlendirilmelidir.

Teknik Özellikler

PQWT-KD Serisi Model Karşılaştırması

MODEL KARŞILAŞTIRMA NOTU: Bu tablo, PQWT üreticisinin KD serisi teknik verilerine göre hazırlanmıştır. Bu ürün ilanı yalnızca PQWT-KD150 modeline aittir. KD50 ve KD300 modelleri karşılaştırma amacıyla gösterilmiştir. Teknik özellikler, sipariş edilen üretim versiyonunun seri etiketi ve üretici belgeleriyle doğrulanmalıdır.

Kutu İçeriği

• 1 Adet PQWT-KD150 Jeofizik Boşluk Araştırma Cihazı Ana Ünitesi
• 1 Takım PQWT-KD150 Uyumlu Jeofizik Saha Ölçüm Bağlantı Ekipmanları
• 1 Takım Üretici Tarafından Sağlanan Ölçüm Elektrotları / Saha Probları
• 1 Takım Ölçüm Kabloları ve Bağlantı Aksesuarları
• 1 Adet Şarj Edilebilir Lityum Batarya Sistemi
• 1 Adet Uyumlu Batarya Şarj Ekipmanı
• 1 Adet Alüminyum Koruyucu Taşıma Çantası
• Ürüne Ait Kullanım ve Garanti Dokümantasyonu

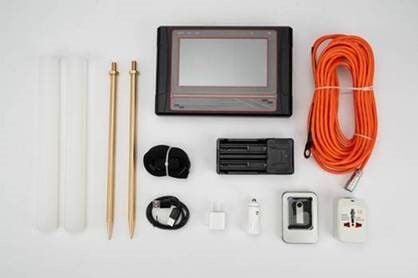

PAKET BİLGİSİ: Bu ürün PQWT-KD150 – 150 METRE JEOFİZİK BOŞLUK ARAŞTIRMA CİHAZI olarak sunulmaktadır. Üretici görsellerinde ölçüm elektrotları, saha kabloları, kontrol ünitesi ve koruyucu taşıma çantası görülmektedir. Elektrotların ve kabloların kesin adetleri, bağlantı aparatlarının türleri, adaptörün fiş standardı ve diğer aksesuarların teslim kapsamı üreticinin ilgili satış paketine göre doğrulanmalıdır. Görselde yer alan her ekipman, ayrı ayrı teyit edilmeden standart paket içeriği garantisi olarak değerlendirilmemelidir.

Garanti, Teknik Destek ve Kullanım Koşulları

PQWT-KD150, Çin'in Hunan eyaletindeki Changsha merkezli PQWT tarafından geliştirilen jeofizik araştırma cihazıdır. Üretici ürün bilgilerine göre 2 yıl garanti sunulmaktadır. Ayrıca PQWT, teknik destek ekibi aracılığıyla uzaktan teknik yönlendirme hizmeti verdiğini belirtmektedir. Garanti süresi, batarya kapsamı, yerel servis uygulamaları ve satış sonrası destek koşulları ürünle birlikte verilen garanti belgeleri ve ilgili satış sözleşmesine göre değerlendirilmelidir.

Jeofizik ölçümler, uygun saha düzeni ve eğitim gerektirir. Özellikle yer altında boşluk, tünel veya zemin zayıflığı olabileceğinden şüphelenilen bölgelerde ölçüm noktalarının güvenli şekilde seçilmesi önemlidir. Elektrik iletim hatları, metal yapılar, gömülü altyapılar ve diğer elektromanyetik girişim kaynakları ölçüm sonuçlarını etkileyebilir. Cihaz, yer altı yapılarını doğrudan görüntüleyen bir kamera veya kesin konum belirleme sistemi olarak kullanılmamalıdır.

ÖNEMLİ TEKNİK UYARI: PQWT-KD150'nin 150 metre değeri üreticinin belirttiği nominal araştırma derinliğidir. Her jeolojik boşluğun 150 metre derinlikte kesin algılanacağı garanti edilmez. Üretilen grafikler ve haritalar, yer altı elektriksel ölçümlerinin yorumlanmasıyla oluşturulur. Sonuçlar jeolojik koşullardan, sinyal kalitesinden ve ölçüm yönteminden etkilenir. Cihazın yer altındaki altın, define, tarihî eser, insan yapısı oda veya belirli başka bir nesneyi kesin olarak tanımladığı iddia edilemez. Kazı, arkeolojik araştırma ve jeolojik müdahaleler yalnızca gerekli yasal izinler ve uzman değerlendirmesi kapsamında gerçekleştirilmelidir.
